可转移金属电极

二维材料为继续推动摩尔定律的发展提供了新的可能性,近年来基于这些材料的电学器件研究吸引了众多关注。在二维电学器件的制备中,可转移金属电极通过机械堆叠的方法能够和二维材料形成范德华接触,有效避免了传统微纳加工对二维材料的损伤,从而提高器件良率。此外,相比于传统光刻-蒸镀工艺,可转移金属电极即取即用,契合目前二维材料研究领域中广泛使用的转移技术,可在短时间内快速加工制备二维电学器件,提高器件产率。

价 格 450

可转移金属电极

450

数量10

数量

(库存10件)

请勾选您要的商品信息!
收藏

产品详情 尺寸 产品评价

使用步骤(类似二维材料转移)

(1) 转移:利用转移平台将可转移金属电极对准及堆叠到目标衬底(样品)上;

(2) 粘附:加热到150℃并维持5-10分钟,使黏附层和电极与目标衬底贴合;

(3) 剥离150℃时抬起贴有电极的玻璃片,用镊子将贴合在目标衬底上的PDMS剥离;

(4) 去胶:丙酮中浸泡5分钟去除黏附层,也可保留黏附层作封装层。

备注:转移完成后适当退火能减小器件接触电阻

相关参数

电极线宽

3 μm

沟道尺寸

2 μm

电极尺寸

μm ~ mm

电极形状

形状可定制(叉指电极,霍尔电极,微纳天线等)

金属种类

Au/Ag/Pd/Sb

适用衬底

光滑硬质衬底,如硅片、蓝宝石、金刚石


标准电极的尺寸如下图所示,成分是50 nm的金。


1霍尔电极的尺寸

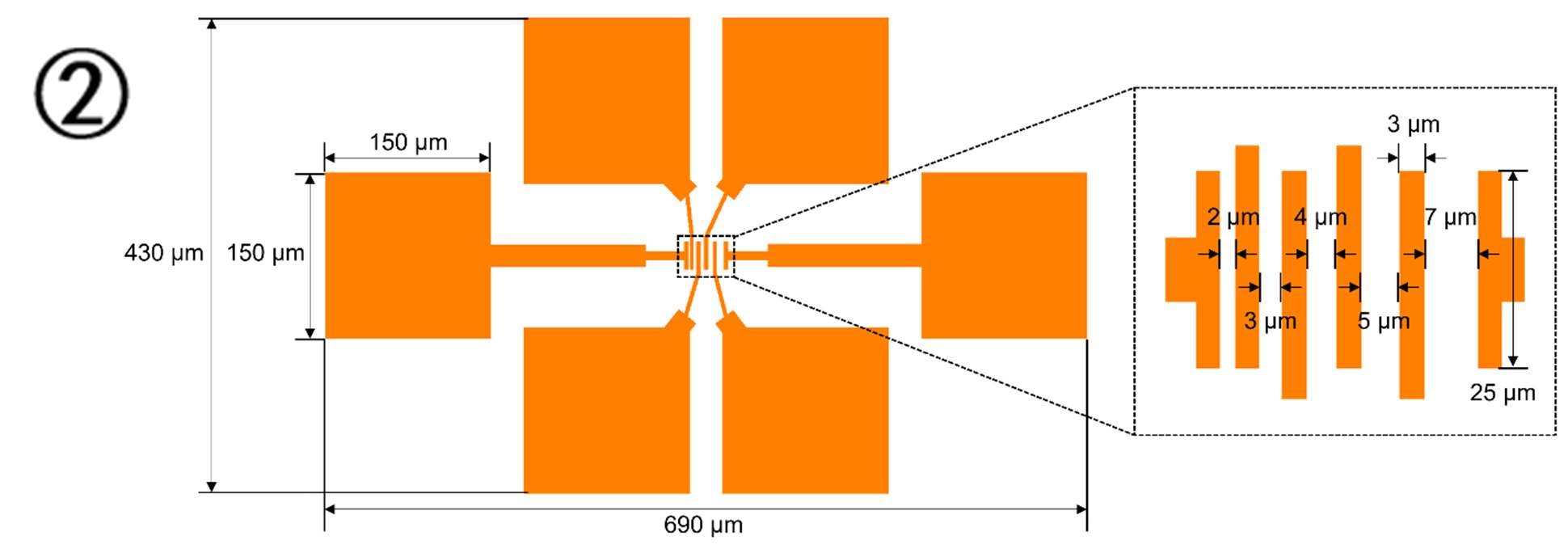

图2. 叉指电极的尺寸

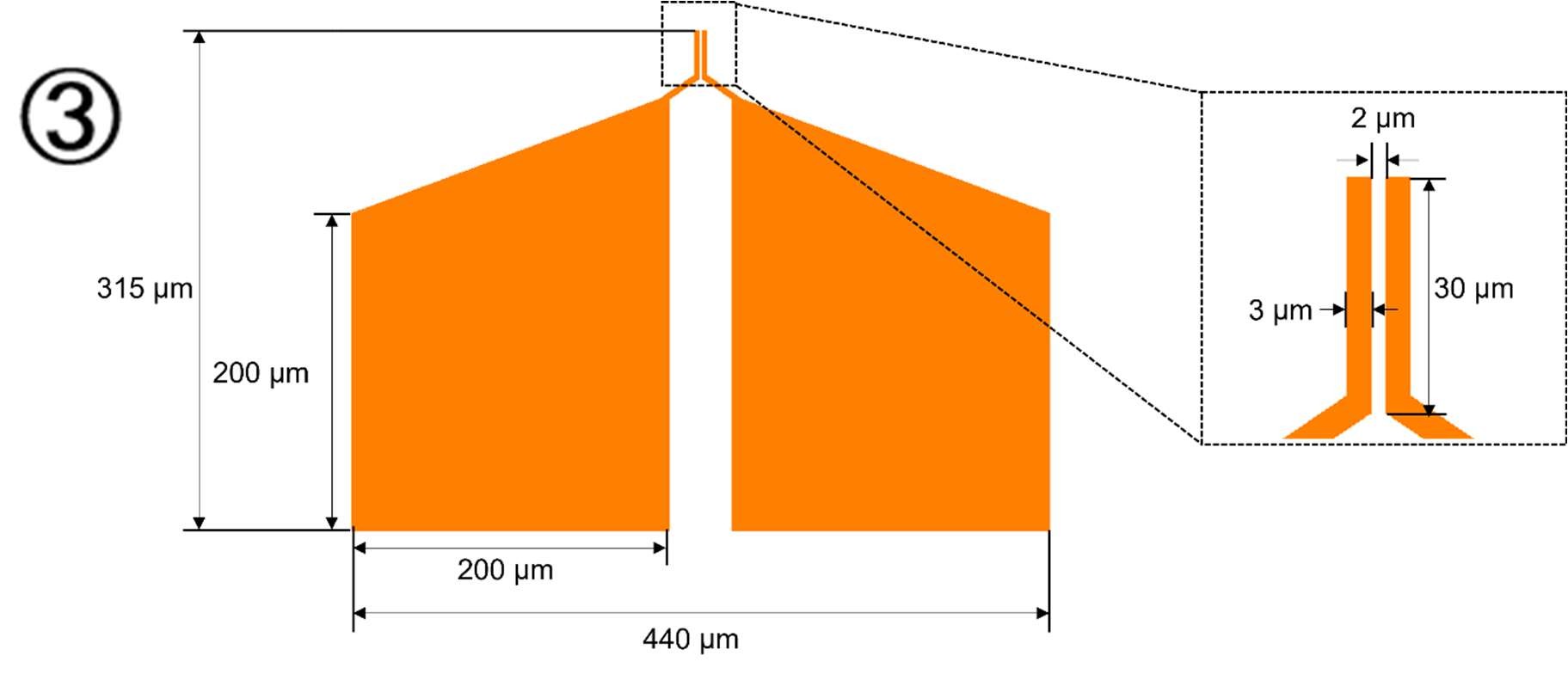

图3. 两端电极的尺寸




4各向异性电极的尺寸

图5.正交电极的尺寸

图6.大尺寸霍尔电极的尺寸

图7.金属波导电极的尺寸


暂无评价

产品详情

使用步骤(类似二维材料转移)

(1) 转移:利用转移平台将可转移金属电极对准及堆叠到目标衬底(样品)上;

(2) 粘附:加热到150℃并维持5-10分钟,使黏附层和电极与目标衬底贴合;

(3) 剥离150℃时抬起贴有电极的玻璃片,用镊子将贴合在目标衬底上的PDMS剥离;

(4) 去胶:丙酮中浸泡5分钟去除黏附层,也可保留黏附层作封装层。

备注:转移完成后适当退火能减小器件接触电阻

相关参数

电极线宽

3 μm

沟道尺寸

2 μm

电极尺寸

μm ~ mm

电极形状

形状可定制(叉指电极,霍尔电极,微纳天线等)

金属种类

Au/Ag/Pd/Sb

适用衬底

光滑硬质衬底,如硅片、蓝宝石、金刚石


尺寸

标准电极的尺寸如下图所示,成分是50 nm的金。


1霍尔电极的尺寸




图2. 叉指电极的尺寸




图3. 两端电极的尺寸




4各向异性电极的尺寸

图5.正交电极的尺寸

图6.大尺寸霍尔电极的尺寸

图7.金属波导电极的尺寸
